Sistem LTC
Sistem 2-v-1 za polaganje kablov in lociranje poteka poti
S sistemom LTC je mogoče zaslediti poleg potek poti cevi ali cevne zapore in blokade v hišnih instalacijah, marveč tudi vpotegniti kabel.
Celo tam, kjer druge pomožne naprave za uvlek zdavnaj odpovedo, premaga sistem LTC z lahkoto vijugaste poti tudi tedaj, ko so cevi že položene in na dolge distance.

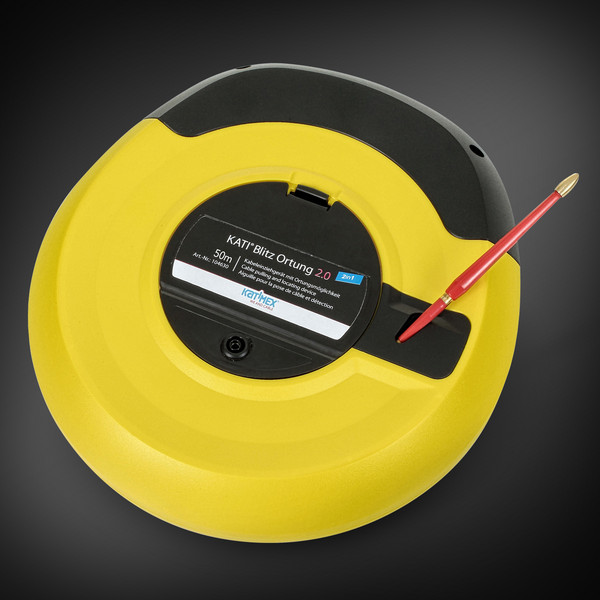

Robustno ohišje ima praktični predal za dodatke in integriran izmenljiv prenosnik drsnega obroča za priključek navadnih oddajnikov.
Ker na ohišju LTC ni nameščenih nobenih gibčnih zunanjih del, se ne morejo zbirati prah in delci umazanije, ki bi sicer okrnili funkcijo enoto ali skrajšali njeno življenjsko dobo.

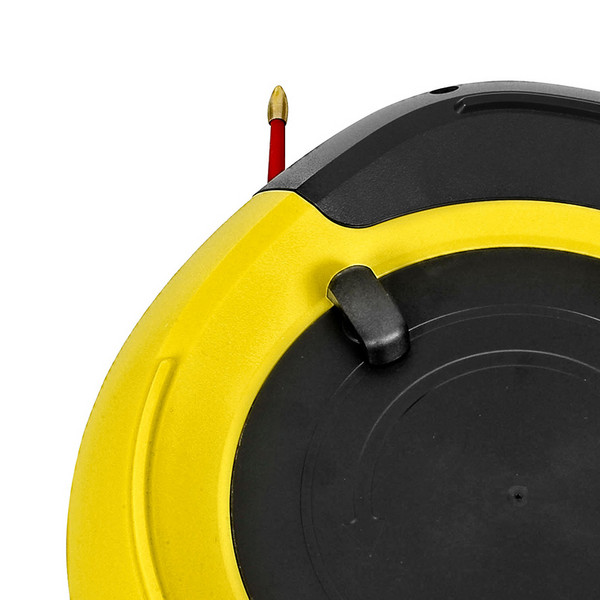

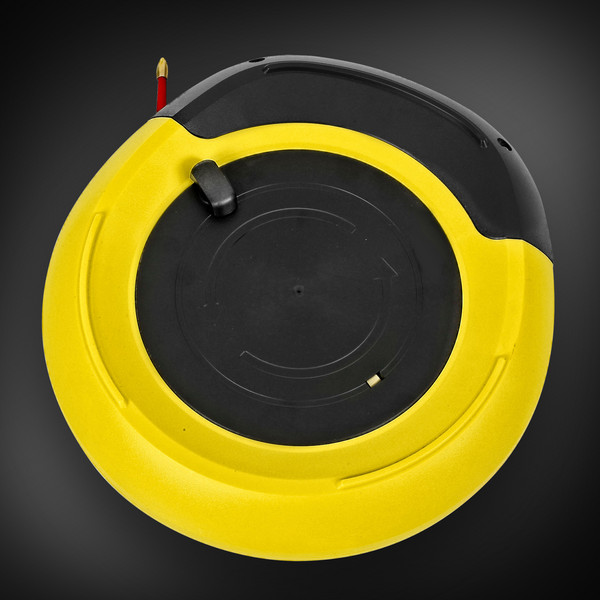

Na hrbtni strani integrirana vrtljiva ročica izjemno olajša navijanje potisnega kabla pri različicah z 20 in 30 metri, pri čemer prepreči izpust kabla, ki je ojačen s steklenimi vlakni, z varovalom proti povratnemu teku neželeno navijanje nazaj v ohišje.

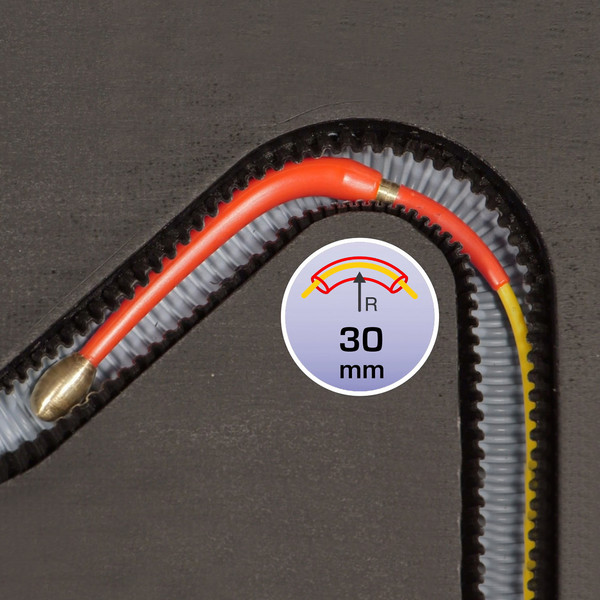

Obvlada z lahkoto ožje krivulje

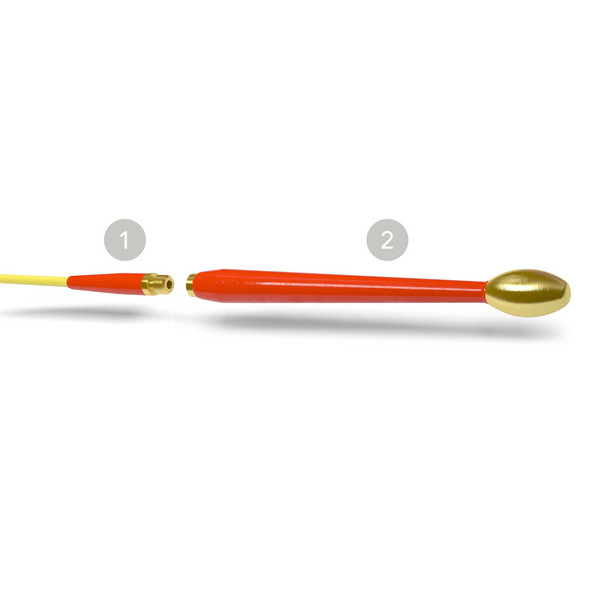

Optimizirana začetna cevka (1) sistema LTC poveča značilnosti upogibanja profila iz steklenih vlaken Polykat® na mestu prehoda tulca in kabla. V medsebojnem delovanju z izboljšano sondo Flexi (2) zmanjša začetna cevka ne samo nevarnosti zloma traku, marveč omogoča tudi manjše polmere upogibanja do 30 mm, brez izgube stabilnosti potiska. Skrajšana uporaba medi zagotavlja pri tem v povezavi s plastiko visoke zmogljivosti optimizirano uvajanje sile pri potiskanju v notranjost.

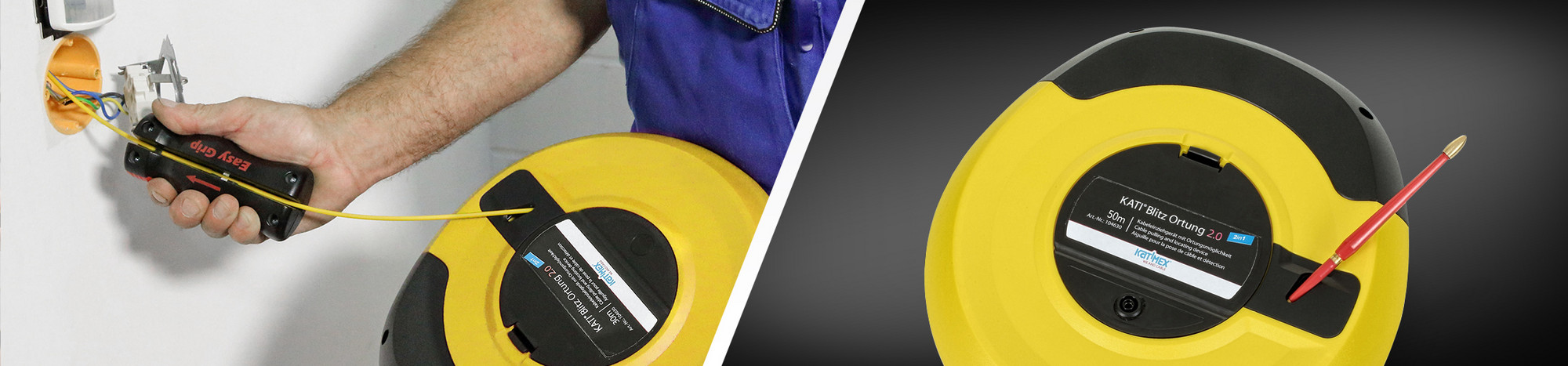

Uporabno tudi za lociranje poteka poti
V kablu iz steklenih vlaken lokalizacijskih sistemov so bakreni vodniki, ki z priključkom oddajnika oddajajo preko celotne dolžine kable signal, ki ga je mogoče lokalizirati. V ta namen je treba na LTC namestiti en kabel oddajnika in ozemljiti drugi kabel.
Ilustracija prikazuje kot primer oddajnik ST-510 in sprejemnik SR-24. Vendar pa omogoča lokalizacijski sistem tudi uporabo vseh navadnih oddajno-sprejemnih aparatov, ki delujejo na območju 33 kHz.
Posebne lastnosti
Prednosti v praksi:
- Dva v enem: Uporaba za polaganje kablov in lociranje poteka poti
- Usmerjena najdba in sledenje poteka praznih cevi ali blokiranih mest
- Kompletno lociranje lahko izvaja samo ena oseba.
- Stabilni in fleksibilni potisni kabel iz steklenih vlaken z majhnim polmerom upogibanja
- Robustno ohišje z izpustom kabla, ojačen s steklenimi vlakni, in integrirana vrtljiva ročica za enostavno navijanje kabla
- Prenosnik drsnega obroča za pomik naprej kabel iz optičnih vlaken tudi pri priključenem oddajniku
- Kabel iz steklenih vlaken je mogoče popraviti pri morebitnem pretrgu – brez izmenjave kompletnega koluta.

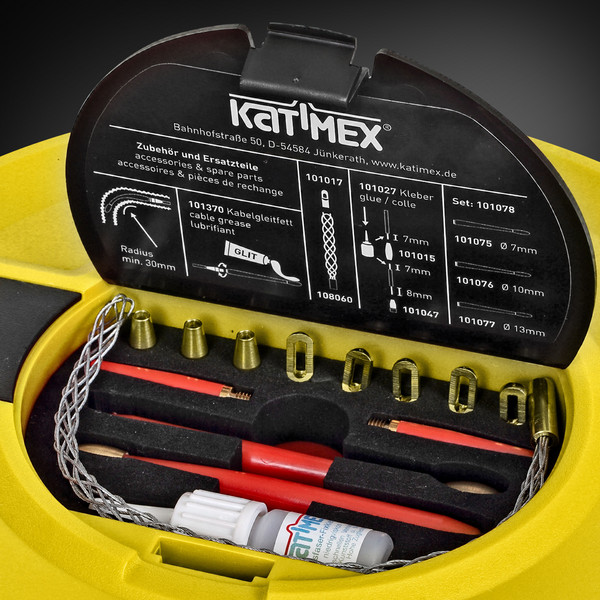

V obsegu dobave vsebovani dodatki:
- Na sondo Flexi Ø 7 mm in Ø 10 mm
- Pet vlečnih glav iz medenine z navojem M5 (Ø 6 mm) in ušesom
- Vlečna kabelska nogavica z izenačenjem vrtilne veličine za kabel Ø 6–9 mm
- Tri medene spojne tulke
- Dva začetne cevke z zunanjim navojem M5
- Specialno lepilo iz steklenih vlaken (3 g) za popravilo potisnega kabla
Drugi dodatki po povpraševanju.
